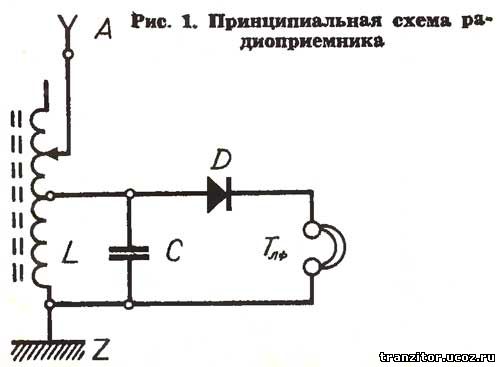

Всем начинающим радиолюбителям мы предлагаем построить детекторный радиоприёмник. На рис. 1 показана принципиальная схема такого простейшего радиоприемника.

Безусловно, вы уже хорошо научились читать схемы устройств и сами видите, что наш радиоприёмник очень простой конструкции, но в то же время содержит все элементы, необходимые для приёма радиопередач.
Для «выбора» волны нужной радиостанции служит резонансный контур, состоящий из катушки L и конденсатора С. Сигнал, выделенный из суммы сигналов различных радиостанций, поступает в диодный детектор, который преобразует высокочастотный сигнал в низкочастотный (звуковой), и из него — на наушники.
Для постройки радиоприёмника вам понадобятся следующие детали:
L — катушка Индуктивности (согласноописанию ниже),
С — конденсатор керамический 220 пф,
А — антенна приёмная (согласно описанию),
Z — заземление (согласно описанию),
D — детектор диодный (любого типа, например: Д1А, Д2Б, или подобный),
Т — наушники (любого типа, может быть малогабаритный головной телефон).
Как видите, у нашего радиоприёмника нет никаких усилителей (ламп или транзисторов), нет и источника питания. Вот почему в наушники поступают слабые сигналы. Именно поэтому наш радиоприёмник должен иметь хорошую наружную антенну длиной, по крайней мере, 15—20 м и заземление. Для заземления обычно пользуются куском медного провода, соединенного с водопроводной трубой.
Постройку радиоприёмника следует начать с изготовления катушки L. Для этого на трубчатый каркас (из любого изоляционного материала), диаметром 12—15 мм намотайте 100 витков эмалированного провода диаметром 0,2—0,3 мм. Через каждые 10 витков сделайте вывод обмотки в виде небольшой петли.

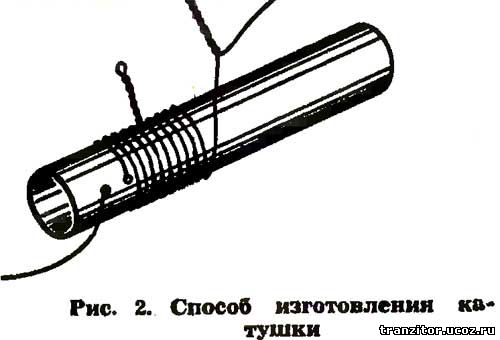

Способ изготовления катушки показан на рис. 2.

Затем вставьте в трубку кусок ферритового стержня (его часто называют ферритовой антенной) диаметром 8—10 мм и длиной 10—15 см. Пока не закрепляйте его, эту операцию нужно выполнить после настройки приёмника.

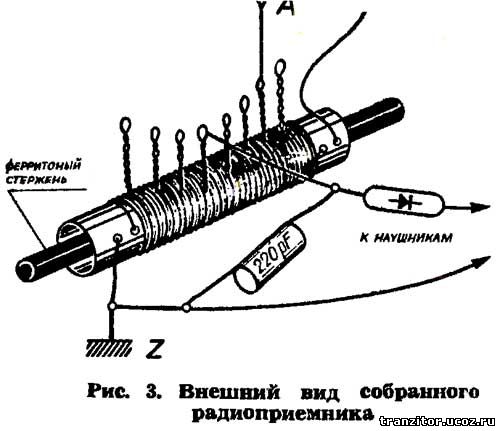

На рис. 3 показан внешний вид собранного радиоприёмника.

При сборке особенно важным является надлежащий подбор соответствующих выводов катушки для присоединения наружной антенны и диодного детектора. Выводы подберите опытным путём, руководствуясь следующими указаниями:
1. Сначала подберите вывод для присоединения наружной антенны, временно прикрепив диод к одному из средних выводов катушки. Ваша задача — найти такой вывод, при котором в наушниках максимальная слышимость передачи при одном из средних положений ферритового стержня внутри катушки. Если максимальная громкость бывает при полностью выдвинутом из катушки стержне, следует использовать керамический конденсатор с меньшей ёмкостью (например, 100 пф вместо 220 пф) или вообще не устанавливать его. И наоборот — если максимальная слышимость достигается при ферритовом стержне, полностью вдвинутом внутрь катушки, нужно поставить конденсатор с большей ёмкостью (например, 330 пф или больше).
2. После настройки резонансного контура закрепите ферритовый стержень внутри катушки и найдите такой вывод для присоединения наушников (через диод), при котором достигается максимальная громкость передачи.
После подбора соответствующих выводов сделайте хорошее механическое соединение элементов приёмника, пользуясь электрическим паяльником и припоем.
Действие нашего приёмника вовсе не зависит от расположения элементов на монтажной плате, поэтому можно по-разному произвести механическую сборку. Лучше всего разместить собранные элементы в пластмассовой коробке подходящих размеров.
Если радиостанция, на сигналы которой вы настроили радиоприёмник, находится недалеко от вашего дома, а также благодаря хорошей антенне и заземлению, вы получите в наушниках громкоговорящий приём. В этом случае вместо наушников советуем подключить громкоговоритель с трансформатором. Громкоговоритель (с постоянным магнитом) может быть любого типа, причём обязательно довольно больших размеров. Что же касается трансформатора, то он пригоден от любого радиоприёмника.

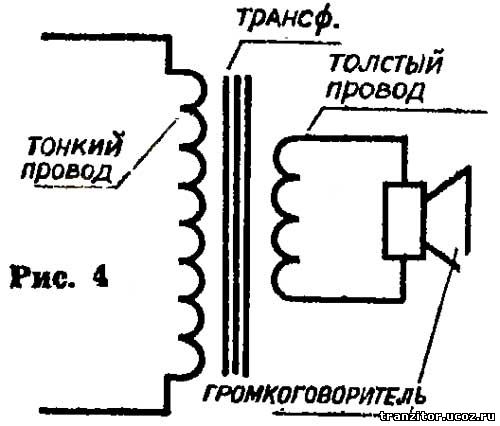

Не подключайте малогабаритных громкоговорителей и миниатюрных трансформаторов (от транзисторных радиоприёмников), так как значительно ухудшится слышимость передач. После замены наушников системой трансформатор — громкоговоритель следует изменить подключение диода к выводу катушки. Трансформатор для питания громкоговорителя имеет две обмотки: из толстого и тонкого провода. Выводы обмотки из толстого провода соедините с громкоговорителем, а выводы обмотки из тонкого провода — с системой приёма (рис. 4).

Дли лучшего приёма радиопередач громкоговоритель установите на экране (перегородке) довольно больших размеров, сделанном из толстой фанеры.
Учтите, что детекторный радиоприёмник с громкоговорителем не даёт такого звучания передач, как обычный бытовой приёмник.
Желаем вам успеха в создании первой собственной радиоконструкции.
