Может кто-то, читающий эту статью, и
подумал, что здесь я расскажу, как приделать к сидюшнику батарейки и
таскать везде с собой. Нет, это неэстетично и трудноосуществимо, так как
любой компьютерный сидюшник собственно и создавался, как стационарное
устройство и потребляет он 1..2 ампера, что для пальчиковых батареек -
верная смерть через минут пять...
Ну, это понятно, я просто задаюсь
темой установки вашего устаревшего, но умеющего читать музыкальные диски
сидирома в машину или в домашний аудиокомплекс, если там нет
CD-проигрывателя. Сразу скажу, если кто не знает, что этот самый сидиром
может с успехом крутить муз. диски, если к нему всего лишь подвести
нужное ему питание. То есть минимум проводов, воткнутых в него сзади -
это провода питания: +12В, +5В, и минусовой, он же "земля". Короче
говоря, вам понадобится вот такая штука:

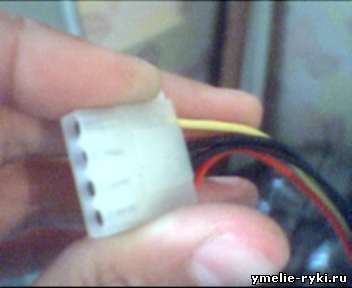

Это есть MOLEX-разъём типа "мама" (то есть с дырочками, а не штырьками). Его можно найти в своём компухтере и отрезать оттуда. Только вы потом новое устройство не подключите, но это ж мелочи - тут ведь такое дело! В образовательных целях можно подключить этот ваш старый как мир сидюк к одному этому разъёму и убедиться, что он работает и так - кормушка из него выдвигается, а если диск вставить, то он и крутить его будет. Вощщем и так понятно, что всё, что нужно сидюку для чтения музыки - это ПИТАНИЕ. Шлейф такой широкий, что обычно ещё к нему подключается, нужен для связи с компьютером, а вот ещё сзади у него есть небольшой четырёхконтактный разъёмчик - это аудиокабель, или линейный выход. Для него тоже желательно подыскать штеккер, так как оттуда мы и будем снимать аудиосигнал.
Ну, переходим к практике. Что нужно
сделать? Нужно сделать стабилизатор напряжения на +12 и +5 вольт. Если
мы устанавливаем сидиром в машине, то здесь всё просто. 12 вольт -
напряжение в бортовой сети машины, но оно в принципе может время от
времени повышаться на пару вольт. Тут следовало бы, конечно, ставить
стабилизатор, чтобы защитить наш бедный сидиром от возгорания. Тут уж
сами решайте, хотя я тестировал один китайский noname сидюк на собранном
мной сетевом блоке питания и он был работоспособен при напряжении от 11
до 16 вольт. А вот с пятью вольтами можно разобраться просто -
покупается импортная микросхемка-стабилизатор на 5В по имени "7805".
Подключаем её по такой схеме:

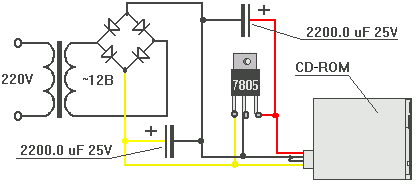

микросхемка обеспечивает напряжение +5В на выходе (красный провод). Это был автомобильный вариант, а если вы захотите встроить сидюк, скажем, в бабушкин граммофон, то придётся собрать кое-какой блок питания. Этот блок должен обеспечивать, так сказать, at least +12V и +5V при токе до 1 ампера. Минимальный набор деталей - понижающий сетевой трансформатор с минимальным напряжением на выходе - 12-14 вольт переменнного тока. В таком случае схемка будет почти такая же, как и в автомобильном варианте, только мы ещё прицепим трансформатор, диодный мостик и конденсаторы. Будет примерно так:
Только необходимо найти трансформатор, такой, чтобы напряжение под нагрузкой в 1..1,5 ампера не опускалось ниже 9 вольт. Диоды тоже надо найти помощнее, я ставил диоды Д215, чтобы на них терялось минимальное напряжение.
Вот в принципе и всё, подрубайте линейный выход сидюка в линейный вход граммофона, ставьте диск и наслаждайтесь!
