GSM сигнализация - блокиратор

Предлагаемая схема блокировки двигателя автомобиля с помощью сотового телефона, проста и не требует больших затрат. Для этого понадобится любой сотовый телефон с новой "сим” картой, зарядное устройство телефона от бортовой сети автомобиля, небольшое количество радиодеталей для блока коммутатора и кнопка. Всё это можно приобрести на любом радио рынке.

Сотовый телефон ставится в режим /вибратор/ и делаются выводы от вибратора наружу, для чего телефон надо разобрать, удалить сам вибратор, а концы вывести, определив полярность (желательно поставить разъём). Для исключения функции отключения вибратора при зарядке телефона, заряжать надо непосредственно аккумулятор, для чего делается вывод от контактов подключения аккумулятора или ставится шунт.

Обязательно в телефоне должна быть установлена новая "сим” карта чтобы исключить ложные срабатывания, а номер должны знать только вы, на "sms” сообщения схема не реагирует.

При наборе номера телефона находящегося в автомобиле, сработает дежурный режим и загорится индикаторная лампа, после нажатия на педаль тормоза заблокируется двигатель. Кнопка разблокировки устанавливается в потайном месте автомобиля недоступном взору, разблокировка осуществляется при включенном зажигании кратковременным нажатием на кнопку.

Индикатор блокировки выводится на свободный глазок приборной панели, если имеется или устанавливается дополнительно, лучше всего подключится к указателю правого поворота, при таком подключении автомобиль после срабатывания блокировки сразу укажет правый поворот, а индикатор поворота на панели (в некоторых случаях и звуковое сопровождение) укажет на то, что сработала блокировка, естественно только для вас.

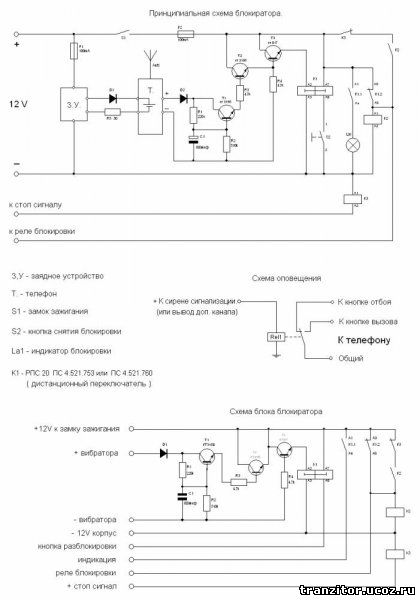

Блок коммутатор собирается по схеме "схема блока”, временная цепочка R1, C1 подбирается так чтобы К1 переключался примерно на 5 гудок в телефоне, имейте в виду, что при скором повторном наборе переключение произойдёт раньше т.к. конденсатор не полностью разрядится.

Телефон устанавливается в потайном, но доступном месте, потому что при отключении аккумулятора, он через несколько дней отключится, не забывайте его включать. R5 подбирается таким образом, чтобы не грелся аккумулятор телефона, около 30 Ом.

Питание коммутатора подключается к замку зажигания через предохранитель или к точке уже имеющей слаботочный предохранитель.

Реле блокировки устанавливается отдельно и размыкает цепь зажигания или других приборов отвечающих за работу двигателя, в рабочем состоянии реле включено.

В своём телефоне для удобства установите номер на быстрый набор одной кнопкой, а также запомните или запишите номер, на случай если не будет возможности звонить с вашего телефона.

Для включения функции оповещения, используйте схему "схема оповещения”. Телефон, находящийся в автомобиле настройте на вызов одной кнопкой, на ваш номер, к этой кнопке аккуратно припаяйте вывод " вызов”, а к кнопке отбой вывод "отбой» (определить и подпаятся к разъёму матрицы кнопок). Реле подключите к + сирены. Если на автомобиле нет сигнализации, подключитесь к концевикам дверей, сменив полярность, в случае охраны гаража или квартиры, так же используйте концевик или геркон. На своём телефоне внесите этот номер как "тревога" и поставьте отдельную мелодию. Если ответить на вызов "тревога”, то можно прослушать происходящие на объекте и принять необходимые меры.

Если отбой и выключение телефона у вас на одной кнопке, подключайте только вызов.
Раз в 4 месяца немного пополняйте баланс, чтобы не заблокировали номер.
