Как сделать сигнализацию самому. Схема сигнализации

В этой статье приведены схемы простейших электронных сигнализаций, сделать которые может каждый, кто хоть в минимальной степени знаком с электроникой или просто умеет держать в руке паяльник. Пригодиться такие сигнализации могут во многих случаях. Их можно поставить на окнах, если в доме есть маленький ребенок, который может их открыть. На дверях квартиры или гаража охраняемой стоянки. И при срабатывании сторож вызовет милицию. Можно поставить такую сигнализацию и в квартире, если вы дружите с соседями. Даже если вы идете в поход, но не грех раскинуть на ночь охранный шлейф и вокруг лагеря на случай появления диких животных или посторонних.

Первая схема электронной сигнализации проста до крайности, проще уже некуда. Это всего один транзистор, резистор и исполнительно реле. Если предполагается звуковая сигнализация, то вместо реле включают звуковую сирену или ревун.

Работает сигнализация следующим образом: Охранный шлейф представляет собой тонкий провод, или замкнутый контакт. Когда провод цел (или контакт замкнут), база транзистора заземлена и транзистор закрыт. Ток между коллектором и эмиттером не протекает.

Если же порвать охранный провод, или разомкнуть контакт, база окажется подключенной к источнику питания через резистор R1, транзистор откроется и сработает реле (или сирена). Выключить ее можно только либо отключив питание, либо восстановив охранный шлейф.

Такую сигнализацию можно использовать для охраны своих вещей, например. В качестве охранного контакта применяют геркон, сигнализацию прячут в боковой карман сумки или рюкзака, а рядом располагают магнит. Если магнит удалить от самой сигнализации (переместить вещь), сирена заверещит на все голоса.

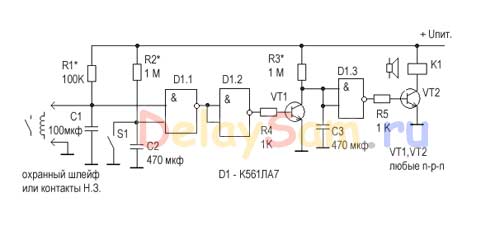

Сигнализация с более продвинутыми пользовательскими функциями представлена на следующей схеме:

Как и в первом случае, в качестве датчика служит охранный шлейф, нормально замкнутый (в режиме охраны) контакт или геркон, замкнутый магнитным полем. При нарушении шлейфа происходит срабатывание сигнализации и работа ее продолжается до отключения питания. Восстановления шлейфа не приводит к выключению сигнализации, она все равно будет продолжать работать некоторое время. Сигнализация имеет кнопку временной блокировки, необходимой для покидания охраняемой зоны сами владельцем. Сигнализация так же имеет и задержку срабатывания, необходимую для ее выключения владельцем при его входе в охраняемую зону.

Разберем работу схемы. Прежде чем поставить сигнализацию на охрану, Необходимо выключить (разомкнуть) выключатель S1. Его надо установить в потайном месте недалеко от входа. Можно использовать, например, скрытый геркон, который замыкается – размыкается перестановкой какого либо предмета с встроенным в нем магнитом и т.п. Этот выключатель блокирует работу системы и она перестает реагировать на обрыв шлейфа. При уходе, выключатель S1 размыкается и конденсатор С2 начинает заряжаться через резистор R2. Пока конденсатор не зарядится до определенной величины, система «слепая». И у вас есть время покинуть объект, восстановив охранный шлейф или замкнув контакты. Подбирая значения резистора R2 и конденсатора С2 добейтесь приемлемой для себя задержки при выходе.

Если охранный шлейф будет нарушен, то через резистор R1 начнет заряжаться конденсатор С1. Эта пара создает небольшую задержку срабатывания сигнализации, и у хозяина есть время ее нейтрализовать, включив выключатель S1. Необходимо подобрать номиналы резистора и конденсатора для комфортного времени задержки срабатывания.

Если же шлейф нарушен злоумышленником, который не знает как выключить сигнализацию, то через некоторое время после разрыва шлейфа, сигнализация сработает (на обеих входах элемента D1.1 будут по логической «1», соответственно, на выходе «0». Пройдя через инвертор D1.2 он снова станет «1» и откроет транзистор VT1. Транзистор разрядит конденсатор С3 и через инвертор откроет транзистор VT2, который и заставит сработать исполнительное реле или включит сирену.

Даже если злоумышленник быстро восстановит шлейф, то сирена будет продолжать работать, так как конденсатор С3 будет достаточное время заряжаться через резистор R3. Именно номиналы этой пары и определяют время работы сигнализации после восстановлении шлейфа. Если же шлейф не восстановлен, сигнализация будет работать постоянно.

Микросхема - К561ЛА7, транзисторы - любые n-p-n (КТ315, КТ815 и т.д.) Источник питания - любой с напряжением +5 - +15 Вольт. Исполнительное реле или сирена может быть подключена к более мощному источнику питания, нежели сама схема. В режиме ожидания схема тока практически не потребляет (на уровне саморазряда батарей).
