Самодельный кондиционер

Вентилятор-кондиционер обеспечивает в квартире благоприятный микроклимат, создает в ней избыточное давление, препятствующее проникновению пыли с улицы.



Установка {рис. 1) состоит из: тканевого фильтра, вентилятора с нагревательными спиралями и увлажнительной камеры, которая одновременно является гидравлическим фильтром.

Для жилой площади 90 м2 мной использован вентилятор мощностью 80 Вт, с задней стороны которого на керамических изоляторах натянуты 2 спирали (в зависимости от температуры наружного воздуха включаются одна или обе спирали). Клеммы для подключения двигателя и спиралей находятся в верхней части корпуса кондиционера.



Для более эффективного использования увлажнительной камеры предусмотрены экраны-отражатели воздушного потока, которые придают ему нужное направление.

В увлажнительной камере находится пластмассовая емкость размером 420 х 500 х 100 мм, в которую заливается приблизительно 15 л воды. Над емкостью (на расстоянии 300 мм от дна кондиционера) крепятся дюралевые трубки, предназначенные для подвешивания фитилей из ткани с хорошей всасывающей способностью. Чем больше число фитилей и выше их влажность, тем сильнее выходящий из кондиционера воздух насыщен водяными парами и тем ниже его температура (это, конечно, относится к теплым временам года). Поэтому и расход воды в увлажнительной камере разный, - от 2 до 3 л в день.

После увлажнительной камеры воздух через решетку, расположенную в задней стенке, попадает в помещение. В передней части кондиционера установлена рама {рис. 2) из уголка с просверленными по ее периметру отверстиями. На раму крепится сетка из капронового шнура.

Сторона ячейки сетки 50 мм. По периметру рамы с внешней стороны наклеивается прокладка из поролона или латекса. Рама для тканевого фильтра изготавливается из металлической полоски толщиной 3 мм.

На раму натягивается сам фильтр, сшитый в форме мешка из подходящей для этой цели ткани в соответствии с размерами рамы. Таким образом, фильтр получается двухслойным и более качественно улавливает содержащуюся в наружном воздухе пыль. Фильтр прижимается к прокладке прижимной рамой, которая также изготовлена из уголка.

Прижимная рама фиксируется на корпусе кондиционера 4 металлическими защелками, расположенными на боковых стенках кондиционера.

Такими же защелками крепится и задняя стенка кондиционера, в нижней части которой имеется 10 прямоугольных отверстий (220 х 30 мм) для выходящего из кондиционера воздуха {рис. 3).



Несущий элемент двигателя вентилятора и крепящий хомут делают из стали толщиной 2 мм {рис. 4).

Корпус вентилятора из стали толщиной 0,5 мм.

Корпус и все детали самого кондиционера изготавливаются из металла. Какого? Это зависит от возможностей и желания. Главное, чтобы все корродирующие поверхности были тщательно окрашены.

Способ крепления деталей между собой зависит от вида используемого металла: сварка, пайка, клепаное или болтовое соединение. Необходимо только, чтобы все соединения были тщательно уплотнены резиной, поролоном или латексом.

Снаружи корпус кондиционера желательно утеплить (пенопласт, ДВП и т. п.) и отделать деревом.

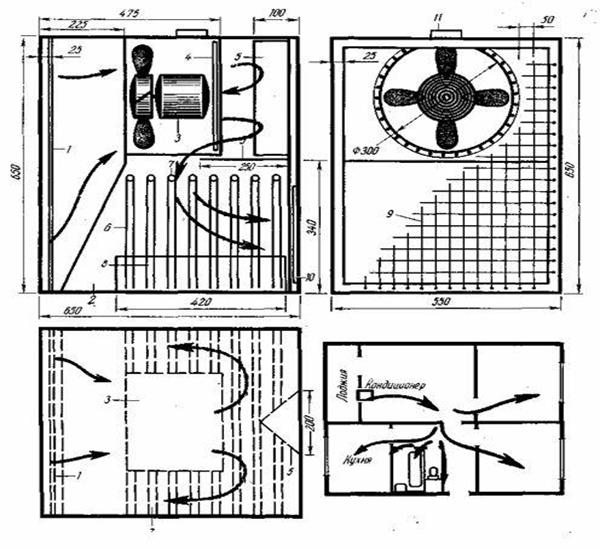

Рис. 1. Устройство вентилятора-кондиционера:



1 - тканевый фильтр;

2 - увлажняющая камера;

3 - вентилятор;

4 - нагревательная спираль;

5 - отражатели воздуха;

6 - фитили;

7 - трубки для подвешивания фитилей;

8 - емкость для воды;

9 - сетка;

10 - решетка для выхода воздуха;

11 - клеммы (разъем) для подключения к сети электродвигателя вентилятора и нагревательных спиралей

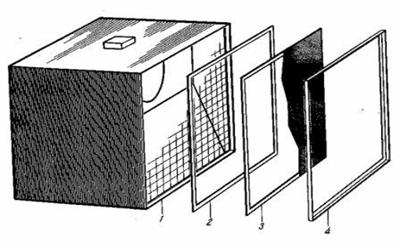

Рис. 2. Конструкция фильтра: 1 - рама с сеткой; 2 - прокладка; 3 - рама с надетым на нее мешком-фильтром; 4 - прижимная рама

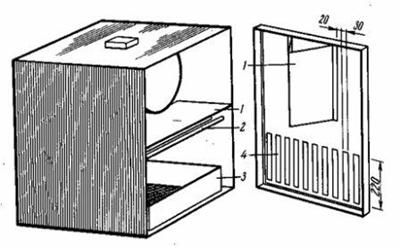

Рис. 3. Корпус с задней стенкой: 1 - отражатели; 2 - трубки для подвешивания фитилей; 3 - емкость для воды; 4 - решетка для выхода воздуха

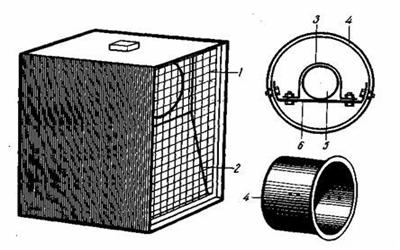

Рис. 4. Крепление двигателя: 1 - сетка; 2 - отражатель; 3 - хомут; 4 - корпус; 5 - двигатель; 6 - несущий элемент (фильтр с передней стенки снят)



Заднюю вентиляционную решетку можно оборудовать клапаном, регулирующим объем поступающего в комнату воздуха.

Тканевый фильтр по мере необходимости очищается пылесосом либо снимается для стирки. Поэтому желательно иметь 2...3 запасных фильтра. Также нуждаются в периодической стирке фитили, регулярно промывают и емкость с водой. Последняя по мере необходимости заливается в емкость при помощи шланга через вентиляционные отверстия в задней стенке.

Блок выключателей монтируется в любом удобном месте, причем не обязательно на корпусе кондиционера.
