Для защиты квартир, индивидуальных домов и дач разработано достаточно большое количество различных электрических и электронных сигнально-предупредительных устройств, которые должны срабатывать при проникновении постороннего лица на охраняемую территорию или в помещение.

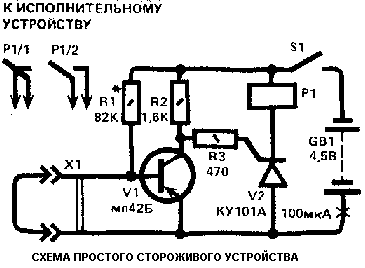

Простое сторожевое устройство

   Объект, нуждающийся в охране, окружают по периметру охранным шлейфом, который имеет в своем составе ряд последовательно соединенных, нормально замкнутых концевых выключателей (на фрамугах, форточках, входных дверях) и проволочную петлю из медного обмоточного провода диаметром 0,1...0,3 мм, проложенную поперек окон и мест, которые могут быть нарушены.

     Концы шлейфа подключают к электронному автомату через разъем XI. Пока шлейф невредим, через его небольшое сопротивление база транзистора VI соединена с эмиттером. В это время транзистор и тринистор V2 закрыты, потребляемый устройством ток (около 100 мкА) определяется в основном сопротивлением резистора R1 и начальным током коллектора

транзистора. При обрыве шлейфа на базу транзистора через резистор R1 подается отрицательное направление смещения, которое открывает транзистор. Через открывшийся транзистор и резистор R1 подается отрицательное напряжение смещения, которое открывает транзистор. Через открывшийся транзистор и резистор R3 поступает положительное напряжение на управляющий электрод тринистора V2. Тринистор при этом открывается, срабатывает электромагнитное реле Р1 и своими контактами Р1/1, Р1 /2 включает исполнительное устройство (сирену, сигнальную лампочку, электрический звонок). После устранения обрыва провода автомат устанавливают в исходное положение (дежурный режим) кратковременным выключением питания (S1).

      В устройстве можно применить транзистор из серий МП 39 — МП 42 со статическим коэффициентом передачи тока не менее 50. Тринистор может быть

любым из серии КУ 101. Электромагнитное реле Р1 — типа РЭС-10 (паспорт РС4. 524. 304); батарея питания — 3336Л.

     Налаживание устройства сводится к подбору резистора R1. Его сопротивление должно быть таким, чтобы при отключении шлейфа транзистор VI полностью открывался (напряжение между эммитером и коллектором не более 0,5В) и срабатывало реле, а при подключенном шлейфе транзистор был бы надежно закрыт. Сопротивление резистора зависит от статического коэффициента передачи тока используемого транзистора и сопротивления провода шлейфа: чем они больше, тем больше может быть сопротивление резистора R1 и, следовательно, выше экономичность устройства.
