Схема подключения КР142ЕН5 (КРЕН5)

Схема подключения КР142ЕН5А, КР142ЕН5Б, КР142ЕН5В, КР142ЕН5Г, КР142ЕН8А, КР142ЕН8Б, КР142ЕН8В, КР142ЕН8Г, КР142ЕН8Д, КР142ЕН8Е, 7805, 7806, 7809,

7812, 7815, 7820, 7824, 7827

Типовая схема подключения данных стабилизаторов
КР142ЕН5 схема подключения

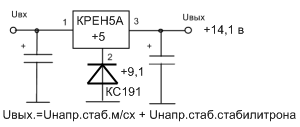

Использование данного типа стабилизаторов на другое напряжение стабилизации
Для этого необходимо добавить стабилитрон нужного напряжения стабилизации, как указано на схеме

для получения нужного нам напряжения стабилизации необходимо напряжение стабилизирующей микросхемы сложить с напряжением стабилизации стабилитрона, пример:
возьмём КР142ЕН5А(5в) и стабилитрон КС191(9,1в), то получим 5+9,1=14,1в напряжение стабилизации

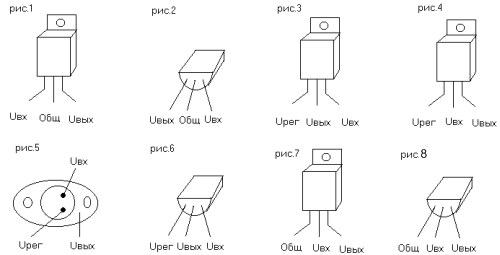

Микросхемы - стабилизаторы типа КРЕН характеристики, аналоги, схемы подключения

наименование	аналог	Uвых., В	Iстаб., А	Uвх., В	рис.
КР142ЕН5А	7805	+5	3.0	+7,5...15	1
КР142ЕН5Б	7806	+6	3.0	+8,5...15	1
КР142ЕН5В		+5	2.0	+7,5...15	1
КР142ЕН5Г		+6	2.0	+8,5...15	1
КР142ЕН8А	7809	+9	1.5	+11,5...35	1
КР142ЕН8Б	7812	+12	1.5	+14,5...35	1
КР142ЕН8В	7815	+15	1.5	+17,5...35	1
КР142ЕН8Г		+9	1.5	+11,5...35	1
КР142ЕН8Д		+12	1.5	+14,5...35	1
КР142ЕН8Е		+15	1.5	+17,5...35	1
КР142ЕН9Е		+27			1
КР142ЕН9Ж	7820	+20			1
КР142ЕН9И	7824	+24			1
КР142ЕН9К	7827	+27			1
КР142ЕН10		+3...30	1.0
КР142ЕН11		+1,2...37	1.5
КР142ЕН12		+1,2...37	1.0		3
КР142ЕН12А	LM317T	+1,2...25	1.5		3
КР142ЕН18А		-1,2...26,5	1.0		4
КР142ЕН18Б	LM337T	-1,2...26,5	1.5		4
КР142ЕН22	TL1084	+1,2...25	5.0		3
КР142ЕН22А	TL1083	+1,2...25	7.5		3
КР1157ЕН502	78L05	+5	0.1		2
КР1157ЕН602	78L06	+6	0.1		2
КР1157ЕН802	78L08	+8	0.1		2
КР1157ЕН902	78L09	+9	0.1		2
КР1157ЕН1202	78L12	+12	0.1		2
КР1157ЕН1502	78L15	+15	0.1		2
КР1157ЕН1802	78L18	+18	0.1		2
КР1157ЕН2402	78L24	+24	0.1		2
КР1157ЕН2702	78L27	+27	0.1		2
КР1162ЕН5А	7905	-5	1.0		1
КР1162ЕН6А	7906	-6	1.0		1
КР1162ЕН8А	7908	-8	1.0		1
КР1162ЕН9А	7909	-9	1.0		1
КР1162ЕН10А	7910	-10	1.0		1
КР1162ЕН12А	7912	-12	1.0		1
КР1162ЕН15А	7915	-15	1.0		1
КР1162ЕН18А	7918	-18	1.0		1
КР1162ЕН24А	7924	-24	1.0		1
КР1168ЕН1		-1,5...37	0.1
КР1168ЕН5	79L05	-5	0.1		8
КР1168ЕН6	79L06	-6	0.1		8
КР1168ЕН8	79L08	-8	0.1		8
КР1168ЕН9	79L09	-9	0.1		8
КР1168ЕН12	79L12	-12	0.1		8
КР1168ЕН15	79L15	-15	0.1		8
КР1168ЕН18	79L18	-18	0.1		8
КР1168ЕН24	79L24	-24	0.1		8
КР1170ЕНЗ		+3	0.1
КР1170ЕН4		+4	0.1
КР1170ЕН5		+5	0.1
КР1170ЕН6		+6	0.1
КР1170ЕН8		+8	0.1
КР1170ЕН9		+9	0.1
КР1170ЕН12		+12	0.1
КР1170ЕН15		+15	0.1
