Особенности работы Импульсных источников питания
В телевизорах ЗУСЦТ применяются импульсные (ключевые) источники питания. В отличии от традиционных источников питания импульсные имеют более высокий КПД, обладают значительно меньшими габаритами и массой. Обеспечивают работоспособность телевизора в широких пределах изменения напряжения сети от 170 до 240 вольт . В импульсных блоках питания отсутствует силовой трансформатор. Как вы уже догадались ремонт телевизоров обычно начинают с проверки блока питания. Поэтому постараемся по подробнее рассмотреть работу импульсного БП.
Отсутствует также и проходной транзистор устройства стабилизации на котором происходят самые большие потери мощности из-за непрерывного протекания через него постоянного тока. Основной принцип работы импульсного блока питания состоит в преобразовании выпрямленного сетевого напряжения в относительно высокочастотное 25-30 кГц импульсное прямоугольной формы с регулируемой длительности. Это напряжение трансформируется и выпрямляется, обеспечивая необходимое питание.

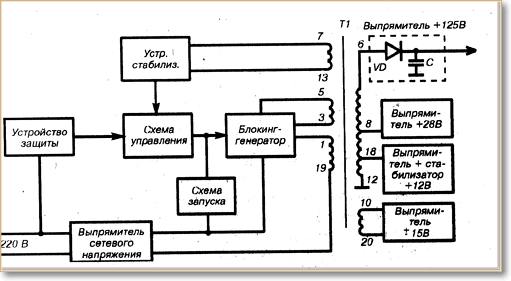

На рисунке приведена структурная схема импульсного
блока питания.
Переменное напряжение 220 В выпрямляется двухполупериодным выпрямителем и поступает на транзистор блокинг генератора через первичную обмотку трансформатора Т1 (выводы 1, 19). Сразу после включения телевизора блокинг генератор не может работать в режиме автоколебаний из-за отсутствия положительной обратной связи, поэтому в начальный момент времени в схеме запуска формируется импульс, открывающий транзистор блокинг-генератора. При этом через обмотку трансформатора Т1 (выводы 1,19) и открытый транзистор блокинг-генератора начинает протекать линейно нарастающий пилообразный ток. Вторичные обмотки трансформатора Т1 выполнены таким образом, что в момент нарастания тока в его первичной обмотке к диодам выпрямителей приложено отрицательное напряжение и они заперты.
В сердечнике трансформатора Т1 происходит накопление магнитной энергии,когда транзистор блокинг- генератора закрывается, в обмотках трансформатора из-за накопленной энергии возникает ЭДС самоиндукции, на выводах вторичных обмоток появляются положительные напряжения, и накопленная энергия передается через диоды выпрямителей в нагрузку. Спустя некоторое время блокинг-генератор переходит в режим автоколебаний, при котором период колебаний будет зависеть от параметров элементов блокинг-генератора, а длительность будет определять устройство управления. Регулируя длительность открытого состояния транзистора блокинг-генератора, можно управлять количеством энергии, поступающим в нагрузку, а следовательно, осуществлять стабилизацию выходных напряжений. Схема управления в свою очередь будет осуществлять регулировку по сигналу обратной связи с одной из обмоток трансформатора Т1 (выводы 7, 13) через схему стабилизации.
Если, например, напряжение на выходах выпрямителей увеличится (или уменьшится), то увеличится (уменьшится) и напряжение на обмотке 7, 3 трансформатора Т1, а также и напряжение на выходе устройства стабилизации .
Это в свою очередь , приведёт к тому ,что схема управления закроет транзистор блокинг- генератора раньше (Позже) и количество энергии, которое передается в нагрузку, сократится (увеличится). В результате на выходе выпрямителей будет автоматически поддерживаться постоянное напряжение. При уменьшении напряжения сети (ниже 150 В) устройство стабилизации выходит из режима и блокинг-генератор становится неуправляемым, что может привести к выходу транзистора блокинг-генератора из строя. Тогда включается устройство защиты, которое срывает колебания блокинг-генератора. Аналогичное действие происходит и при снижении потребляемой мощности до 20 Вт. Импульсный трансформатор Т1 позволяет получить различные по амплитуде напряжения во вторичных обмотках, а также обеспечивает гальваническую развязку между питающей электрической сетью и вторичными цепями. Работа импульсного трансформатора на более высоких частотах позволяет резко снизить его габариты по сравнению с ранее применявшимися силовыми трансформаторами. В то же время конструкция импульсных трансформаторов должна обладать: минимальными паразитными емкостями и индуктивностями, минимальными потерями в сердечнике, высококачественной изоляцией между витками и обмотками. В телевизорах ЗУСЦТ, в зависимости от модели телевизора, применяются модули питания МП-1, МП-2 или МП-3. выполненные по одинаковой электрической схеме и отличающиеся типом импульсного трансформатора и значением емкости конденсатора С27, установленного на выходе выпрямителя напряжения 125 В (130 В-или 150 В). Это объясняется тем, что для модуля строчной развертки различных моделей телевизоров необходимо разное напряжение питания.
|
